Tesla OBD2 Schnittstelle auslesen

Wichtige Komponenten eines modernen Autos werden durch das On-Board-Diagnose System überwacht. Dies dient zur Überprüfung von Werten, zum Beispiel bei der Diagnose und Fehlersuche vor und nach einer Reparatur im Service Center. Über die Tesla OBD2 Schnittstelle kann man diese Daten mit der passenden Ausrüstung auch selbst auslesen.

Was lässt sich auslesen?

Die folgenden interessanten Informationen sind zum Beispiel dabei:

  • Degradation der Batteriezellen und Zelldifferenz Werte
  • Durchschnittliche Zell-Temperatur
  • Total Lademenge per Wechselstrom (AC)
  • Total Lademenge per Gleichstrom (DC). Interessant wegen Ladeleistung Reduzierung.
  • Total Lademenge durch Rekuperation (hoher prozentualer Anteil = vorausschauendes Fahren).
  • Maximale Akku-Entladeleistung
  • Elektromotor Temperatur, Drehmoment und PS
  • Trip Zähler Statistiken

Was wird benötigt?

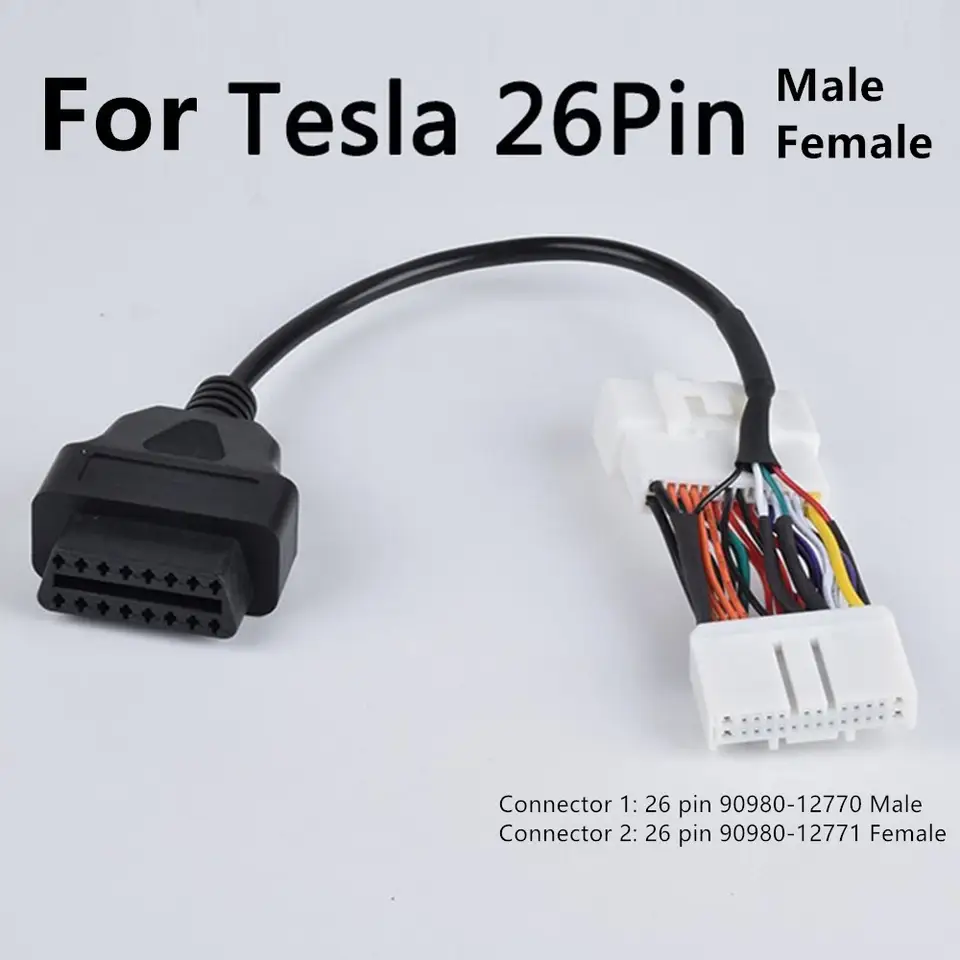

1. Tesla OBD2 Adapterkabel

Für Tesla Fahrzeuge wird ein spezielles Adapterkabel benötigt:

Tesla OBD2 Adapter Kabel
Tesla OBD2 Adapterkabel

Für Fahrzeuge mit Produktionsdatum nach September 2015 hat sich der Stecker geändert:

  • Model S bis 09/2015 benötigen den alten Steckertyp
  • Model S ab 09/2015 und alle Model X benötigen den neuen Steckertyp
  • Model 3 benötigen ein spezielles Adapterkabel, das nur im Model 3 funktioniert.

Das Adapterkabel ist von verschiedenen Quellen erhältlich:

  • Im Onlineshop von e-mobility-Driving-Solutions. (die einzige mir bekannte Quelle für Model 3 Adapter)
  • Im Onlineshop von GS-Design.eu
  • Die Firma Maxwell Technologies verkauft das Kabel in ihrem Onlineshop in USA. Lieferung auch nach Europa, allerdings mit hohen Versandkosten.
  • Manchmal wird das Adapterkabel auf Ebay verkauft.

Das Kabel muss zum Alter des Fahrzeuges passen, sonst funktioniert es nicht.

2. Tesla ODB2 Bluetooth Diagnose-Dongle mit ELM327 oder STN1110 Chipsatz

Dieser Dongle wird auf den CAN Bus / OBD2-Port des Tesla gesteckt, um die Daten auszulesen. Diese werden dann über Bluetooth an ein Handy oder Tablet mit entsprechender Software gesendet. Es existieren sehr viele OBD2-Dongle auf dem Markt, aber nicht alle funktionieren mit einem Tesla.

Laut Quellen in Internet-Foren und Facebook funktionieren folgende Adapter (für Model S und Model X einwandfrei):

LoongGate Bluetooth OBD-II Scanner - ODB 2 Check Engine Light Codeleser Diagnosescan-Tool für ALLE Autos - Bluetooth V4.0 für IOS, Android, Windows-Plattform - Mini Box - Schwarz
12,00 €
(Stand von: 12.07.2020 21:45 – Details
×
Produktpreise und -verfügbarkeit sind zum angegebenen Datum / Uhrzeit korrekt und können sich ändern. Alle Preis- und Verfügbarkeitsinformationen auf https://www.amazon.de/ zum Zeitpunkt des Kaufs gelten für den Kauf dieses Produkts.
)

nur für Android

Billiggerät. Funktioniert in der Regel aber mit „Scan my Tesla“ und Android.

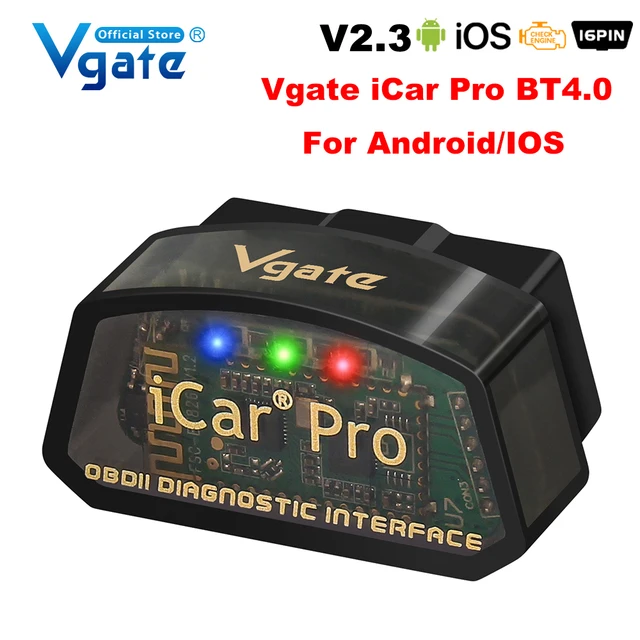

vgate Bianco-Verde iCar 2 OBD2 Dongle
17,87 €
(Stand von: 12.07.2020 07:30 – Details
×
Produktpreise und -verfügbarkeit sind zum angegebenen Datum / Uhrzeit korrekt und können sich ändern. Alle Preis- und Verfügbarkeitsinformationen auf https://www.amazon.de/ zum Zeitpunkt des Kaufs gelten für den Kauf dieses Produkts.
)

Android / teilweise iOS

funktioniert teilweise auch unter iOS. Gute Preis/Leistung. Ich nutze diesen Dongle selbst mit „Scan my Tesla“ auf Android.




Lelink2 OBD-II Diagnosegerät
27,00 €
(Stand von: 12.07.2020 03:00 – Details
×
Produktpreise und -verfügbarkeit sind zum angegebenen Datum / Uhrzeit korrekt und können sich ändern. Alle Preis- und Verfügbarkeitsinformationen auf https://www.amazon.de/ zum Zeitpunkt des Kaufs gelten für den Kauf dieses Produkts.
)

nur für TM-Spy auf iOS

NICHT für „Scan my Tesla“ und Android geeignet.




ScanTool 427201 OBDLink LX Bluetooth ScanTool
79,99 €
(Stand von: 12.07.2020 01:45 – Details
×
Produktpreise und -verfügbarkeit sind zum angegebenen Datum / Uhrzeit korrekt und können sich ändern. Alle Preis- und Verfügbarkeitsinformationen auf https://www.amazon.de/ zum Zeitpunkt des Kaufs gelten für den Kauf dieses Produkts.
)

nur für Android

teuer aber sehr schnell. Von „Scan my Tesla“ empfohlen.




ScanTool OBDlink MX+ – OBD-II-Diagnosegerät mit Bluetooth-Funktion, für iPhone/iPad/iOS/Android und Windows
149,99 €
(Stand von: 12.07.2020 03:30 – Details
×
Produktpreise und -verfügbarkeit sind zum angegebenen Datum / Uhrzeit korrekt und können sich ändern. Alle Preis- und Verfügbarkeitsinformationen auf https://www.amazon.de/ zum Zeitpunkt des Kaufs gelten für den Kauf dieses Produkts.
)

für Android und iOS

sehr teuer aber sehr schnell. Von „Scan my Tesla“ empfohlen.




3. Software zum aufbereiten und anzeigen der ausgelesenen Daten

Der Diagnose-Dongle sendet die gelesenen Daten mittels Bluetooth an ein Mobiltelefon oder Tablet. Auf diesem Gerät muss eine passende App installiert sein, mit der die Daten aufbereitet und angezeigt werden können. Zurzeit existieren nur folgende Apps:

scan my tesla

Scan my Tesla kann über einen OBD2 Bluetooth Adapter diverse Statistiken und Zähler aus dem Fahrzeug auslesen. Diese Werte sind über den Touchscreen oder das Tesla App nicht zugänglich. So können zum Beispiel die Temperatur Werte der einzelnen Batterie Zellen ausgelesen werden oder die Gesamtmenge an bisher mit Gleichstrom (Supercharger) geladenen kWh.
  • Plus : Übersichtliche Darstellung der Statistiken.
  • Minus: Die iOS Version funktioniert nur mit dem sehr teuren OBDLink MX+ Adapter.

TM-Spy

Die Darstellung in der App ist nicht ganz so schön gemacht wie bei Scan my Tesla. Dafür sind manche Daten live besser dargestellt und es besteht die Möglichkeit zum Speichern in der Dropbox.

  • Plus : Gute Zelltemperatur Darstellung.
  • Minus : kommt grafisch etwas rudimentär daher.

iOS Beta-Version auf Anfrage beim Entwickler.

Anwendung Model S und Model X

Der Dongle wird auf das Adapterkabel gesteckt. Das andere Ende des Adapterkabels kommt in den OBD2 Port des Tesla. Der OBD2 Port befindet sich bei älteren Model S mit Jahrgang 2013 und 2014 unten links im Fußraum des Fahrers. Bei neueren Model S und allen Model X befindet sich der Port hinter dem Ablagefach unter dem mittleren Bildschirm. Das Fach einfach fest nach unten drücken, dann kann es entfernt werden:

Tesla Ablagefach unter Bildschirm ausgebaut
Ablagefach fest nach unten drücken, um die beiden Clips zu lösen.

Der OBD2 Stecker befindet sich hinter dem Fach. Hier wird das Adapter Kabel eingesteckt.

Tesla OBD2 Stecker
OBD2 Stecker bei neueren Model S und allen Model X

Über Bluetooth wird der Dongle mit dem Smartphone/Tablet verbunden (siehe Dongle Anleitung). Danach kann Scan my Tesla oder TM-Spy die Daten vom Fahrzeug abrufen.

Anwendung OBD2 Adapter im Tesla Model 3

Beim Model 3 ist das Auslesen über OBD2 leider vom Hersteller nicht vorgesehen. Daher ist eine spezielle Einbauprozedur des Dongles notwendig. Siehe Details in der Anleitung des Dongle Verkäufers. Der OBD2 Anschluss befindet sich beim Model 3 hinten unter den Lüftungsschlitzen für die zweite Sitzreihe am Ende der Mittelkonsole.

Weitere Informationen

Mit dem dauerhaften Auslesen der Werte sollte man vorsichtig sein. Wie ein Teslafahrer im TFF Forum erklärt, hatte er grosse Probleme während der Fahrt wegen eines defekten OBD2 Adapterkabels.
